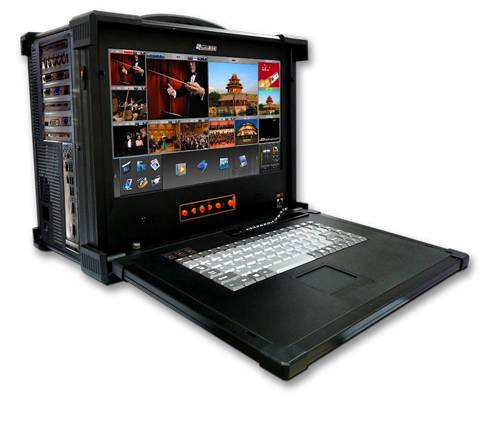

便携式多通道导播系统（手提式MINI）

StudioBox系列产品是一种小型化的集成演播室系统,不但可以完全替代传统的演播室系统进行日常节目的制作；还可以作为移动演播室来进行大型活动、文艺晚会、重大会议的现场节目制作和转播；也可以用于学校、各种培训机构的精品课制作；同时还可用于制作网络直播节目。 Studiobox集传统演播室中的切换台、调音台、录机、放机、字幕机、虚拟演播室、Tally系统、电视墙等系统设备的功能于一身，可以独立完成传统演播室中节目信号切换、声音调整、字幕叠加、节目播出、信号录制、虚拟布景、流媒体发布等功能。它以强大的功能、小巧的体积、简单的结构彻底解决了演播室系统设计复杂、采购成本高昂、安装调试困难、设备维护麻烦等诸多问题。



核心优势

高度集成降低成本
Studiobox产品集成了特技切换台、调音台、录像机、放像机、字幕机等设备的功能，并可实现素材列表播出、多格式录制、虚拟布景、流媒体发布等，一台设备Ｎ种功能，大大降低了购买演播室系统的成本。

结构简单易维护
Studiobox产品是一个Mini的演播室系统，只要接入摄像机和麦克风的信号即可进行演播室节目的拍摄和制作。Studiobox摒弃了传统演播室的众多设备，所有信号的处理都在Studiobox内部完成，极大的精简了演播室系统结构，让用户可以轻松的进行系统的安装调试和维护，是可以随身带走的演播室。

监看与操作一“幕”了然
StudioBox产品集成了多画面监视功能，演播室内所有信号均能在一个屏幕上监看；同时在这个屏幕上还可以进行所有功能的操作。监看、操作两不误，在节约空间的同时，也提高了工作效率。

DirectTouch的操作方式
StudioBox产品采用了有时代感的人机交互界面，打破了传统设备的操作模式采用了触摸屏，所有的操作均能用手指在屏幕上点击完成。并且在操作方式突破传统的同时，充分考虑到了使用习惯和易用性。

完全的64位制作环境
StudioBox系统建构在64位Windows 7操作系统之上，使用X64代码调用系统资源的数量和速度比在X86代码有了大幅提升。主要体现在对于不同压缩格式的素材，其响应速度提升了45%；对于不同的摄像机，其识别速度提高了50%。

高品质的视音频指标和硬件环境
StudioBox采用大洋RedBridgeIII系列板卡，该板卡全系列具备高清接口，支持高标清混插，通过国家广电总局等多方认证，信号质量国际领先。同时，StudioBox使用以XEON CPU为核心的全服务器硬件构架，集成CVBS、SDI、1394、REF、Tally、DVI、VGA、XLR、RCA等多种视音频信号输入输出接口，整个平台高效、安全、稳定。

GP²U+Acc渲染引擎带来全新的转场特技
基于DirectX11架构的第二代GPU+Acc渲染引擎，充分发掘GPU及专用渲染其的运算潜能，在此引擎下制作出来的转场特技，在保证实时性的前提下，可以获得更平滑得特效边缘、更柔和的光线渲染。让转场过程显得更明艳动人。

无限多层字幕叠加
Studiobox内嵌字幕机功能。为了实时同步的提交键渲染数据，StudioBox使用一套特有的数据交换指令来保证实时正确的提交渲染数据。全过程使用独立进程字幕渲染引擎，通过共享内存传递数据和命令，输出字幕渲染后的Buffer，提供给特技模块叠加。字幕的工程文件PRJ文件包含多镜头。PRJ文件导出时生成XML文件，包含了各镜头的缩略图信息，标题字信息。不通过资源管理器，直接读取磁盘目录中的XML文件。这样大大提高了字幕渲染的效率，可以实时加载无限多层丰富多彩的字幕。

多通道多格式采集
StudioBox使用DYHQ编码技术。在MPEG-2压缩格式的基础上，DYHQ编码技术通过优化预测算法及码率控制，可做到质量和码率的完美平衡，在100M码率上可实现高质量视频压缩；与其它压缩格式相比，为达到相同峰值信噪比，DYHQ所需要的码率最低，为StudioBox同时采集多路素材提供了质量保证。

处处见人性化设计
Studiobox作为一个高度集成的系统，充分考虑到使用人员的操作压力，设计出多个人性化应用点，可以让使用人员轻松愉快地完成现场制作、播出工作。
多画面模块---自定义多画面布局,通道名称自定义；
切换模块---分别使用外置控制面板、鼠标、键盘、触摸屏等多元简洁高效的切换方式；
硬盘素材播放模块---独立的两通道，编单，自动触发，兼容多格式；
字幕模块---无限多层字幕叠加，即时修改字幕模板的内容和播放次数；
特技模块---两百多个预置特技，包括3维等多种形式的特技类型，常用特技收藏功能，特技自定义功能；
虚拟布景模块---6+2八通道虚拟布景功能，可自定义任意静态图片、动态视频以及实时动态输入为虚拟背景，数码变焦（研发ing）；
调音台模块---混音效果调节，音频随动功能，内嵌滤波祛噪功能；
流媒体模块---兼容基于MMS协议的推、拉模式，码率、分辨率阶梯选择，双码流，延迟播；
远程桌面模块---将网络中任意一台计算机的桌面以一路信号的形式输入给StudioBox；
其它---掉电直通功能，PGM扩展输出功能。

产品特点

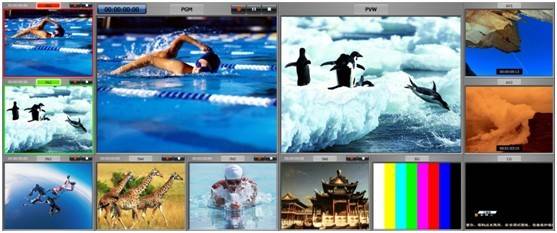

多画面分割

StudioBox采用多画面分割和屏幕信号转换的设计理念，实现了多画面分割回显功能。各个画面可以任意组合排列，对应的输入、输出信号可在多画面回显窗口域实时监看，各路信号可以在触摸屏上显示，也可以通过DVI信号输出到大屏幕显示器分割显示或单独显示。

多画面分割器可以任意组合回显窗口，可以对各个回显窗口的位置、大小进行调整。
多画面功能列表：
1)   实时显示所有的输入、输出信号画面
2)   实时显示硬盘播放素材的画面和时码
3)   实时显示彩色背景画面
4)   回显窗上方可以显示TALLY灯，PGM红色表示，PVW绿色表示。
5)         多画面显示的布局可以自定义。

特技切换台

²  功能特点：

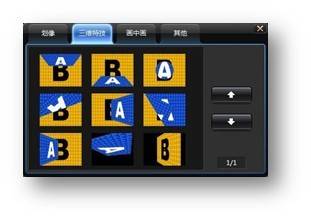

信号切换的的功能主要是将输入信号、硬盘播放素材和彩色背景切换到主输出PGM和预监PVW。切换方式包括:单击多画面直接切换到PVW，通过拖拽切换，双母线切换台切换，PGM和PVW之间的硬切CUT、自动切换AUTO、模拟T型杆切换以及通过各个快捷键来实现切换等。StudioBox通过软件设计实现传统切换台功能的同时，也支持各种常用切换特技，包括淡入淡出、划像、画中画、三维特技等特技的制作及调用。

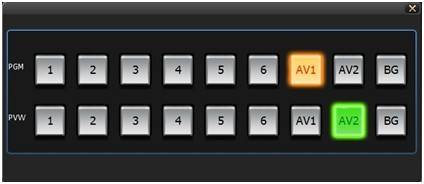

信号切换功能列表：
1)   通过对PGM母线和PVW母线上输入信号的选择，可控制PGM和PVW的输出信号；
2)   可在PGM和PVW信号切换时添加切换特技；
3)   切换特技持续时间可控制：自动、手动；
²  技术特点：
StudioBox通过多路输入和多路缓存的方式实现内嵌多通道数字特技台的功能，多个通道可以任意选择CVBS、SDI、1394、i-VGA以及硬盘素材作为输入信号。
特技的实现是由在输入输出缓存中存储的图像文件加入相应的特技算法而实现的。将视频信号A切换至视频信号B时，首先将输入缓存中的视频信号A拷贝到输出缓存中，然后将输入缓存中的视频信号A和输入缓存中的视频信号B叠加运算处理后，拷贝到输出缓存中，叠加运算选择对应特技的相应算法，将输入缓存中的视频信号B拷贝到输出缓存中，从而完成A至B视频信号的带特技的切换，通过对特技叠加运算算法的改变可以实现新的特技的制作，从而实现特技形式的扩展。

调音台

²  功能特点：
在演播室的音频系统中调音台是核心控制设备，各种音源的收集处理及分配工作都是通过调音台来完成的，一般在调音台上对声音进行全面的控制。
StudioBox的音频输入电路支持6路AES/EBU数字音频和6路平衡模拟音频的选择输入（总数不超过6路）,两路内置音频输入。既同时支持8路音频输入信号的调音、2路音频输出信号的调音；各路音频所对应的音频信号以变幻亮条的形式显示在多画面分割区域内相应的回显窗口内的一角，并支持对音量大小的调节及支持自定义混音方式。

调音台装置的功能列表：
1)   支持对8路声音源的音量调节
2)   支持左右声道的输出及输出音量的调节
3)   支持实时将左右声道的输出录制成文件
4)   支持自定义混音方式
5)   支持硬盘素材及外来音频与视频信号随动
²  技术特点：
StudioBox将通过声卡ASIO驱动获取到外部输入的音频数据和已有素材解码出的音频数据加入环形缓存队列，根据调音台界面中设定的增益值对每一路的音量实时进行计算，再根据配置的输入输出映射方案把经过混音处理和输出增益处理的音频数据加入输出缓存，之后通过声卡驱动线路输出音频数据到声卡。
程序运行过程中，音量指示器实时动态显示当前音量，当鼠标移动到某个音量指示器时将会有提示框实时显示当前的增益值。从而最终实现了对音频信号的调节与监看。

硬盘素材播放

²  功能特点
StudioBox支持双通道播放的功能，采用模块化的设计思想，两个通道的素材选择与播放分别为两个独立的软件模块，因此两个通道完全独立，相当于演播室中的两台放像机，用来播出片头、片花、小片、广告等素材。
StudioBox的硬盘素材播放功能，由视频解码器、音频解码器，分别完成视频的解码工作、音频的解码工作，解码器可以自动识别标清素材、高清素材，并根据系统设置，提供YUVU或ARGB格式的标清、高清信号，素材自动完成预备播放的状态，素材播放的同时，提供一路视频信号到软切换台，提供两路音频到调音台。
硬盘素材播放控制功能界面，如下图所示。

硬盘素材播放的功能列表：
1)   选中的素材在StudioBox的多画面区域中的硬盘素材预览窗口中自动预卷该素材的首帧
2)   支持浏览文件的方式添加播出素材；
3)   列表中显示素材首尾帧、名称、素材长度；
4)   可以控制硬盘素材播放、暂停和停止、循环播出；
5)   自动触发的功能
6)   通过点击素材即可自动预卷首帧，切换后自动预卷下一条首帧；
7)   支持调整列表中条目顺序；
²  技术特点
硬盘素材播放时为了保证播出的平稳，素材解码采用缓冲机制，利用令牌环，在CPU利用率峰值时减缓解码速度，在CPU利用率低谷时加快解码速度，从而最终保证视频、音频播出的平滑、平稳进行。

字幕播出

²  功能特点：
在演播室节目的制作过程中，字幕的制作是必不可少的。StudioBox主界面的下方有字幕控制模块可供点击调用字幕播出控制模块，多画面区域也有对应的字幕预览回显窗口（CG）。
StudioBox支持分别控制多个字幕镜头播放，可以同时上标题字、滚屏、台标、时钟；并且还支持实时修改字幕内容，双击镜头就可以修改内容。

字幕控制模块的功能列表：
1)   支持打开字幕存储的镜头列表；
2)   支持在列表中显示字幕镜头的预览图片；
3)   支持多镜头播出；
4)   支持修改字幕镜头中允许修改的文字；
²  技术特点：
StudioBox拥有独立进程字幕渲染引擎，通过共享内存传递数据和命令，输出字幕渲染后的Buffer，提供给特技模块叠加。字幕的工程文件PRJ文件包含多镜头。PRJ文件导出时生成XML文件，包含了各镜头的缩略图信息，标题字信息。
字幕应用不通过资源管理器，直接读取磁盘目录中的XML文件。把XML中包含的镜头图标显示在字幕列表中。加载XML文件时，读取所有标题字信息，选中镜头，在预览窗口可进行播放，双击时该窗口变成修改模式。修改完毕确认后调用CG命令重新渲染并返回首帧。通过共享内存发送命令及取得Buffer（设置中断），使得每条镜头都可单独播放。从而实现了多镜头字幕的播出功能。

多通道多格式采集

²  功能特点：
演播室的节目制作往往是需要记录下来的,传统的演播室中采用录像机来完成这一工作,因此当需要录制多路信号的时候,就要配备多台录像机,成本是很高的,并且后期制作的时候也很麻烦,需要不停换磁带,或者将磁带上载到非编。

StudioBox的多通道录制功能，支持对主输出信号的实时录制，支持对每路输入信号分别独立采集录制，支持常用的视音频格式，可以自定义录制格式，支持双路采集，采集下的素材以文件方式保存，便于后期编辑使用。当要录制某一路信号的时候，只要点击对应画面上的录制按钮即可实现对其的录制。
多格式、多通道录制的功能列表：
1)   可以录制合成信号及各路外来输入信号；
2)   点击画面上的录制按钮即可开始录制（点击操作）；
3)   可以录制cleanfit版的节目信号；
4)   录制的格式可以自由定义；
5)   录制的素材可供非编直接使用；
²  技术特点：

需要录制的视频信号、音频信号通过视频编码器、音频编码器，按照StudioBox的系统配置，生成预设采集格式的素材。在信号录制过程中，采用了缓冲机制，利用令牌环，在CPU峰值时减缓编码速度，在CPU低谷加快编码速度，从而最终保证了平滑、平稳的进行视频、音频信号的录制工作。

虚拟布景

StudioBox的虚拟背景功能可以满足虚拟演播室节目制作的需求，可以对信号进行高性能的实时的色键处理。可以对PGM窗口及PVW窗口进行虚拟背景的替换。
虚拟背景模块的背景替换控制界面如下图所示，

上面八个黑色窗口从左到右，从上到下分别对应六路输入信号IN1-IN2和两路硬盘播放素材AV1-AV2。用来选择为哪路提供虚拟背景。带有数字的小窗口1-8对应六路输入信号IN1-IN2和两路硬盘播放素材AV1-AV2。用来选择动态背景。下面的彩色图片，用来选择静态背景。
虚拟背景的功能列表：
1)   具备6机位虚拟背景功能；
2)   可以对信号进行实时的色键处理；
3)   支持叠加图片或视频作为背景；

TALLY

Tally提示系统是视频系统工作时的一种辅助系统，在演播室中具有很重要的作用，它可以及时提醒节目导演、摄像员、技术人员演播室的工作状态，同时具有在节目进行中协调导演、摄像员和主持人工作的作用。


StudioBox的多画面回显窗口区域中的各个输入输出回显窗口中均有Tally灯指示，红色的灯标识当前正在输出的信号，也就是PGM的信号源；绿色的灯标识准备输出的信号，也就是标识PVW的信号源。同时可以将Tally信号提供给摄像机，便于工作人员识别正在工作的摄像设备

彩色背景

在演播室播出过程中，常常要用到静态背景的时候，例如电视台检修或夜间停播过程中。StudioBox的彩色背景功能即满足了这一需求，首先在存储器相应的存储区内存储相应的背景图片，然后将这些图片所对应的数据流存储到背景装置的背景缓存中，最后通过中心控制模块的控制指令直接调用背景缓存中所对应的图片数据到用于背景回显的背景预览窗口所对应的缓存，最终由信号切换指令，将背景信号播出去。

流媒体发布

StudioBox拥有流媒体发布的功能，兼容基于MMS协议的推模式和拉模式。通过流媒体编码器和流媒体发布器，不但可以作为编码器先将实时的直播流输入给专业的流媒体服务器，还可以自己直接作为流媒体服务器，将视音频信号实时的在网络中直播。

StudioBox流媒体功能特点包括：
1)   可以阶梯式选择不同的分辨率和码率，便于客户在不同的网络环境下应用；
2)   支持双码流，可以拉送或者推送双码实时流，客户可同时给不同环境的观众广播清晰模式或者流畅模式的实时直播；
3)   支持延迟播，客户可以在一些突发事件来临后，及时切断\更换信号源；
4)   推模式支持ACL模式认证，便于客户安全的将实时流输入给加密的流媒体服务器。

远程桌面

StudioBox的远程桌面功能可以将网络中任一台PC机的桌面信号作为第六路视频信号源,输入到StudioBox。在不需要VGA\DVI硬件输入接口的情况下，输入VGA\DVI信号。

字幕制作软件

StudioBox本身集成的字幕制作软件可以用于生成节目制作中所需要的字幕模板。该字幕制作软件是一套多任务、无限层、多功能、模板化的图文制作工具。可以编辑制作标题字、滚屏、台标、时钟等类型的字幕模板及内容。

图文创作
²  支持六层叠画字效
支持面、立体边、影、周边、周边立体边、周边影六层叠画，实现各种凹凸、立体、光感效果
²  支持任意手绘曲线
支持用鼠标直接绘制出任意曲线形状
²  多边形图元的扩展
用户可以使用文本编辑器编辑固定文本并导入，从而自定义多边形。
²  图像文件功能扩展
u  对图像进行静态的旋转和斜切
u  支持图象文件的a值的任意调整
u  实时播出自定义大小的动画文件
高级合成时码轨
²  所有的物件（字幕、图像、动画、AVI文件、对白和滚屏）基于同一时间线进行编辑
²  实现不同物件层叠顺序的任意调整
²  通过关键帧精确控制所有运动轨迹和特技方式
²  时码轨的纵向和横向缩放
²  自动吸附当前时码
²  时码轨的隐藏和显示功能
²  标记点追踪
²  时间线精确定位
²  关键帧和特技的组合操作
入出特技分类管理
²  预设丰富的入出特技，停留特技和轨道特技
灵活快捷的制作工具
²  提供动态效果模式，可将任意图元对象进行分散，并沿着任意轨迹运动和组合

PGM扩展输出

PGM信号除了可以通过SDI和流媒体输出外，还可以通过VGA\DVI扩展输出到显示器上。这样就可以避免必须使用监视器，让监看更加容易、更加划算。同时，通过外接大屏幕显示器，让活动现场更加生动。

HD/SD 兼容

StudioBox采用的IO板卡本身具备HD/SD兼容的特性，软件系统在启动之前设计有控制模块，可以设置IO板卡各个接口的信号类型，从而实现了对输入输出信号HD/SD模式的编辑操作。

SD/CVBS兼容

StudioBox Broadcast选配复合输入接口选件后，可以将6路SDI输入接口的其中3路变更为3路复合输入接口，从而实现了对模拟信号和数字信号的混合编辑。

掉电直通

StudioBox拥有掉电直通功能，当制作现场出现不稳定因素导致系统断电。Studiobox可以将第一路输入信号以物理连接的方式直通到PGM输出。对突发事件有良好的应变能力，系统鲁棒性强。

StudioBox专用触摸屏

StudioBox在演播室系统中创造性地引入了触摸屏技术，系统整个工作流程都可用触摸屏操作实现，对操作人员来讲，相当直观，所见即所得。在StudioBox的界面显示区，所有的输入信号，包括多路外来信号、背景信号、字幕信号及两路硬盘素材视频信号都可以通过触摸屏显示器触摸拖动的方式直接拖至PGM窗口或PVW窗口。各个功能模块的功能按钮也可以通过触摸通动的方式来进行选择应用。所有操作一目了然，不需要任何专业知识做基础，简洁易学。

StudioBox专用外置控制面板

StudioBox充分考虑到一些业内老行尊习惯使用传统切换设备进行操作，特别提供了外置控制面板，此外置控制面板可以完成信号切换、音频调节、特技选择、录制、硬盘素材播放、色键、字幕上下游键等操作。

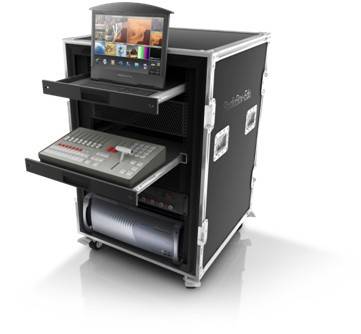

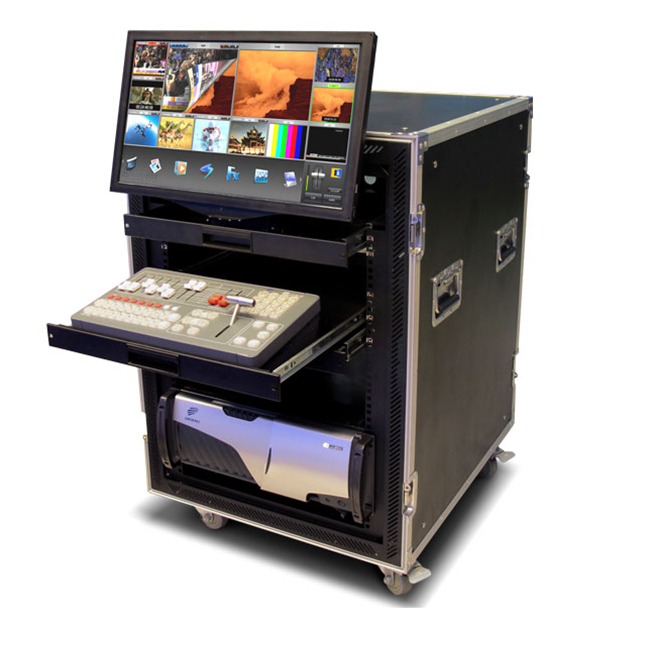

StudioBox专用航空箱

高度14U，标准尺寸，可用于安装StudioBox主机，并设有专门机构用于安装触摸屏、外置面板、及键盘鼠标，另有3U剩余空间用于安装通话、同步等设备。
用户需要一体化演播室系统高度集成以便携带时选用。



应用场景

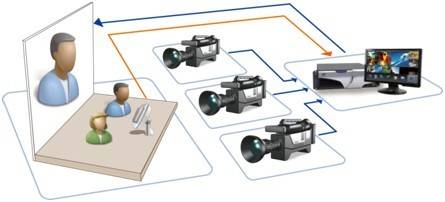

1)        在演播室内制作节目：


²  将多台摄像机信号及音频信号接入到StudioBox主机上。
²  使用StudioBox进行节目制作：在多路摄像机信号和本机播出的节目素材信号间进行特技切换，同时可以控制字幕播出和叠加，以及音频调节。
²  在进行以上工作的同时，可以对任意信号和合成画面进行文件化录制。

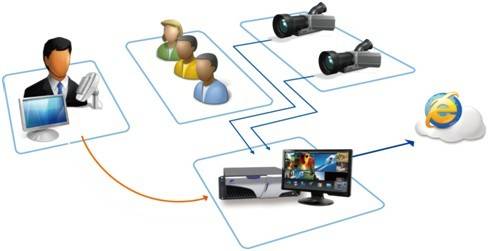

2)        会议、晚会、重大活动的现场拍摄:


²  现场只需要设置摄像机的机位及角度，将摄像机、MIC与StudioBox通过视音频线连通即完成了演播室的搭建工作；
²  在StudioBox中可以完成对摄像机拍摄的演职人员的信号进行带特技的切换，对他们的声音进行调节，还可以完成对现场多摄像机信号的录制；
²  StudioBox可以控制信号输出到大屏，丰富了节目表现形式；
²  StudioBox解决了在会议、晚会现场进行现场演播室搭建困难的问题。
3)        精品课拍摄:


²  支持教学用PPT课件的VGA信号；
²  多机位的拍摄方式，一改传统精品课镜头单一的缺点，融入的VGA信号也丰富了课堂表现形式；
²  流媒体发布的功能支持网络直播；
²  多通道录制功能便于后期精编制作；
²  1394信号的使用，减低了使用门槛、丰富了表现及播出形式；
